無溶劑液態(tài)環(huán)氧涂料，又名：無溶劑環(huán)氧底漆，我公司產(chǎn)品是以改性環(huán)氧樹脂為主要成膜物的無溶劑雙組份涂層材料。

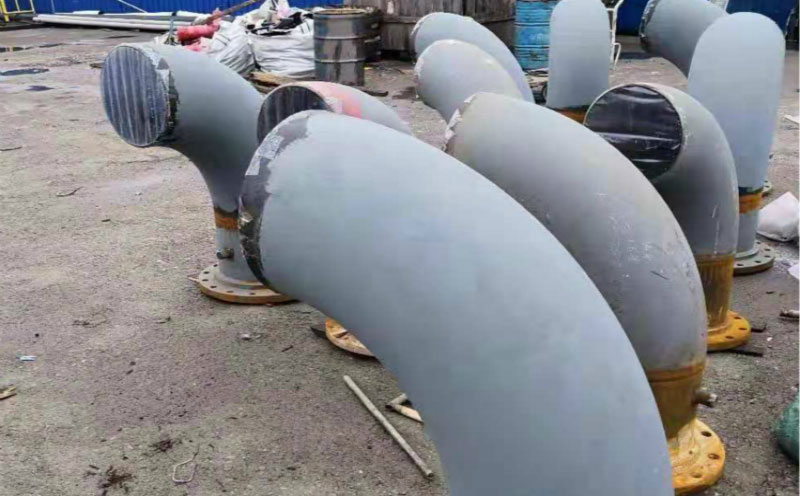

無溶劑環(huán)氧底漆廣泛用于石油、天然氣、化工、城建等行業(yè)，鋼質(zhì)構(gòu)件和管道外壁防腐和管道補口、彎頭、異形件的防腐蝕。對鋼表面、環(huán)氧粉末涂層、環(huán)氧煤瀝青涂層等，具有優(yōu)良的附著力和兼容性。無溶劑環(huán)氧底漆固化周期短，成膜硬度高，耐磨性、耐沖壓性也十分優(yōu)異，還能有效屏蔽酸、堿、鹽、水、溶劑、化工大氣的滲透，抗腐蝕性十分優(yōu)越，同時有很高的抗陰極剝離性能。
我公司依據(jù)GB/T23257技術(shù)標(biāo)準(zhǔn)，生產(chǎn)的無溶劑環(huán)氧底漆質(zhì)優(yōu)價好，多年來深受用戶的信賴，成為眾多用戶信賴的無溶劑液態(tài)環(huán)氧涂料廠家。
1、A、B混容，不含溶劑，無毒，厚涂層。
2、耐腐蝕、粘接力、密封性優(yōu)異。
3、剪切強度高、硬度大，抗沖擊。
4、適應(yīng)環(huán)境范圍大，機械或人工涂敷，易操作。
| A組份比重 | 1.41g/cm3 | B組份比重 | 0.95g/cm3 |
| 固體體積 | 99.6% | 固體重量 | 99.5% |
| 混合比例（重量） | 5:1 | 表干時間 | 1h |
| 實干時間 | 3.5h | 涂層厚度（一遍） | 400微米 |
| 理論用量 | 1.5~1.8Kg/m2 | 剝離強度 | 19.4MPa |
| 吸水率 | 0.33% | 附著力 | 1級 |
| 電氣強度 | 42MV/m | 體積電阻率 | 1.20x1013Ω·m |
1、顏色：黑、灰
2、包裝：大/小馬蹄形桶
3、凈重：30kg/組
1、表面處理：除焊渣、除毛刺、清油污、去雜物，并保持清潔干燥。除銹符合GB/T 8923要求，手工除銹應(yīng)達(dá)St3級，機械除銹應(yīng)達(dá)到Sa2.5級。
2、取甲、乙組份無溶劑環(huán)氧防腐涂料，按照比例混合，進行充分?jǐn)嚢瑁S后均勻涂刷于需防腐的作業(yè)面。（涂刷中防止出現(xiàn)漏涂、流掛等現(xiàn)象）
3、必須在通風(fēng)良好條件下（5～+40oC）進行作業(yè)施工。工件表面溫度至少應(yīng)高于露點溫度3度以上，寒冷和潮濕的環(huán)境會使涂層干燥速度減慢。
4、禁止雨、雪、霧天濕度超過85%情況下和風(fēng)沙較大環(huán)境下，不加防護措施露天使用。
1、陰涼避光，遠(yuǎn)離明火與高溫。
2、嚴(yán)禁倒置，疊高不得超過5層，防損傷包裝，防包裝滲漏。
3、在＜35℃，相對濕度＜75%的環(huán)境下存儲。
4、保質(zhì)期限12個月。
